Циклон ЦН-11-400-1УП

Циклон ЦН-11-400-1УП

Циклоны ЦН-11-400-1УП применяют для фильтрации запыленного воздуха. Также циклоны ЦН-11-400-1УП производят сухую очистку газов и воздуха, которые выделяются при обжиге, агломерации, сушке, сжигании топлива и других процессах производства. Циклоны ЦН-11-400-1УП, являются пылеуловителями в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН-11-400-1УП работают под действием центробежной силы. Циклоны применяют для безотходного производства, так как некоторые виды пыли, собранные пылеуловителем, проходят стадию обработки.

Не допустимо использование циклонов типа ЦН 11 в местах подверженных взрыву, для улавливания больших частиц пыли. Более эффективная фильтрация, зависит от размеров частиц пыли.

Конструктивные особенности циклонов ЦН-11-400-1УП

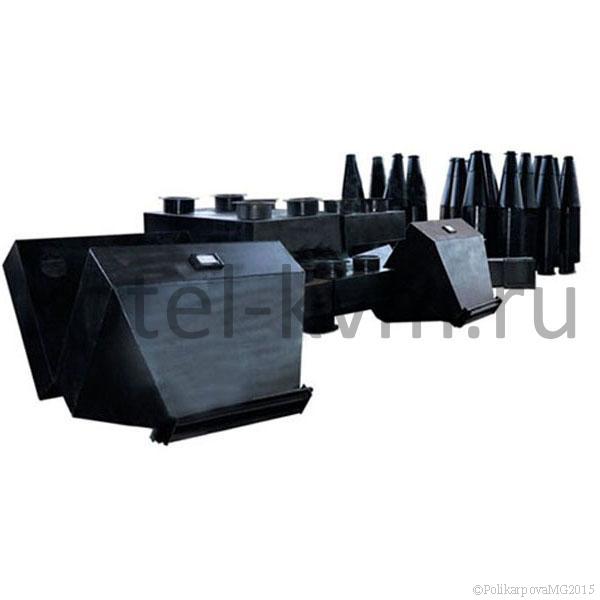

В зависимости от производительности по газу или от условий использования пылеуловителей производят циклоны одиночного или группового исполнения 2, 4, 6 и 8 циклонов.

Групповые циклоны имеют камеру очищенного воздуха, в виде «улитки» или сборника, поэтому способны произвести очистку больших объемов газов. Одиночные циклоны ЦН имеют только "улитку".

В зависимости от температуры вокруг циклона ЦН-11-400-1УП, оборудование производится из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С).

Конструкция циклона ЦН-11-400-1УП рассчитана на температуру до 400°С и разряжение (относится к давлению) 5(500) кПа (кгс/м²). Циклоны могут быть как левого, так и правого исполнения.

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны следует устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Условное обозначение циклона ЦН-400-1УП

ЦН - циклон НИИОгаза;

11 - угол наклона входного патрубка относительно горизонтали (град.);

П, Л - "Правое" ("Левое") вращение газа;

число после тире (400) - внутренний диаметр цилиндрической части циклона (мм);

следующая цифра (1) - количество циклонов в группе;

У - с камерой очищенного газа в виде "улитки";

П - пирамидальная форма бункера.

Основные параметры циклона ЦН-11-400-1УП

• Массовая концентрация пыли в очищаемом газе, г/м³:

для слабослипающихся пылей до 1000


для среднеслипающихся пылей 250

• Температура очищаемого газа, 0°С до 400°С
• Давление, кПа до 5
• Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения - 147


для группового исполнения
с "улиткой" - 175



Купить циклоны ЦН 11-400-1УП

Котельный завод "Энергоресурс" производит и реализует циклоны различных моделей. Купить циклоны ЦН 11-400-1УП можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
