Котел КВм-1,6

Особенности водогрейных котлов КВм-1,6

• КПД свыше 80 %, минимальный расход топлива
• компактные размеры
• быстрый выход на номинальную мощность - 2-4 часа
• запас по мощности 15 %, сверх номинальной
• минимальные требования к качеству питательной воды
• удобные люки для очистки поверхностей нагрева
• заводская гарантия 2 отопительных сезона

Водогрейный котел КВм 1,6 Гкал имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла КВм 1,6 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным. Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог.

Котел КВм 1,6 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел КВм 1,6 Гкал изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Устройство водогрейного котла КВм-1,6

Водогрейный твердотопливный стальной отопительный котел КВм-1,6, мощностью 1,6 Гкал (1,86 МВт), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

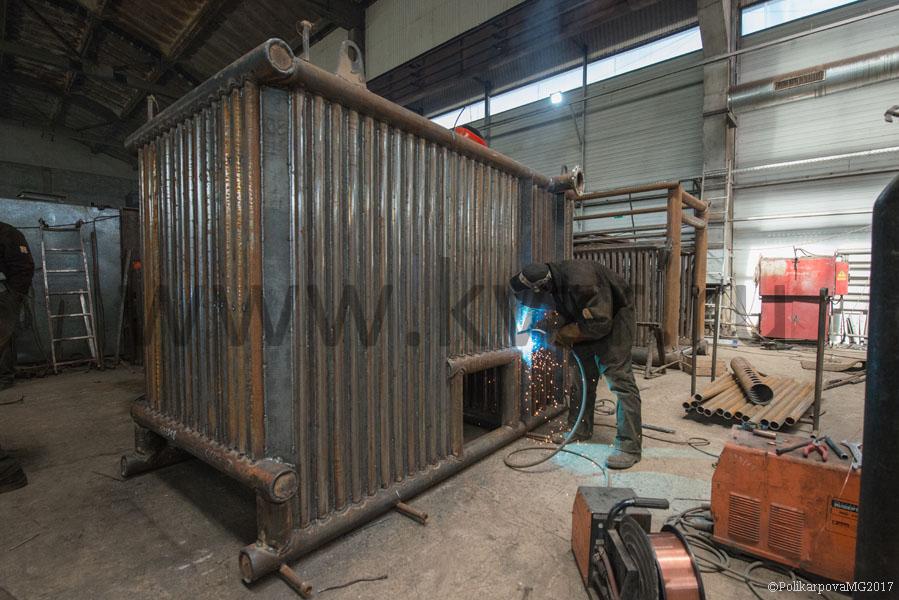

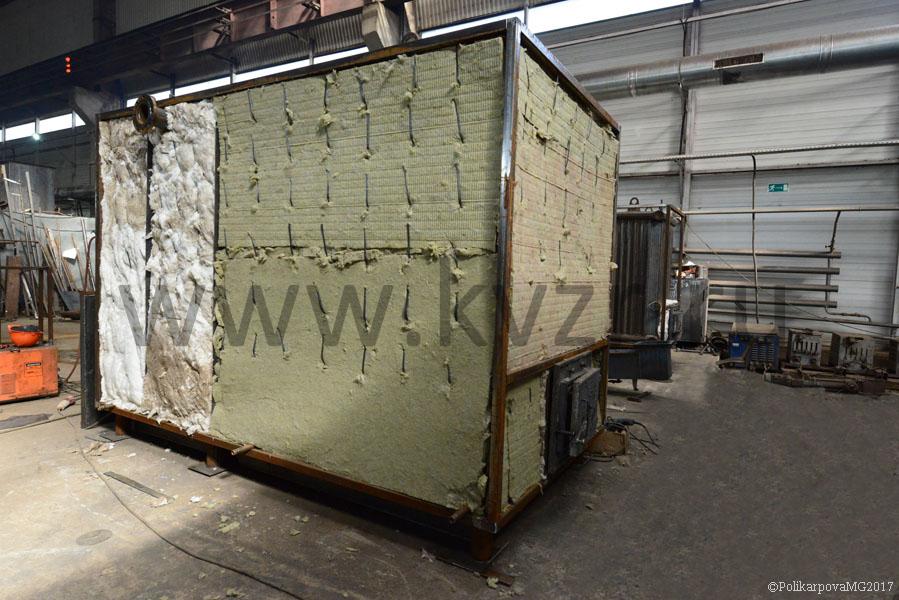

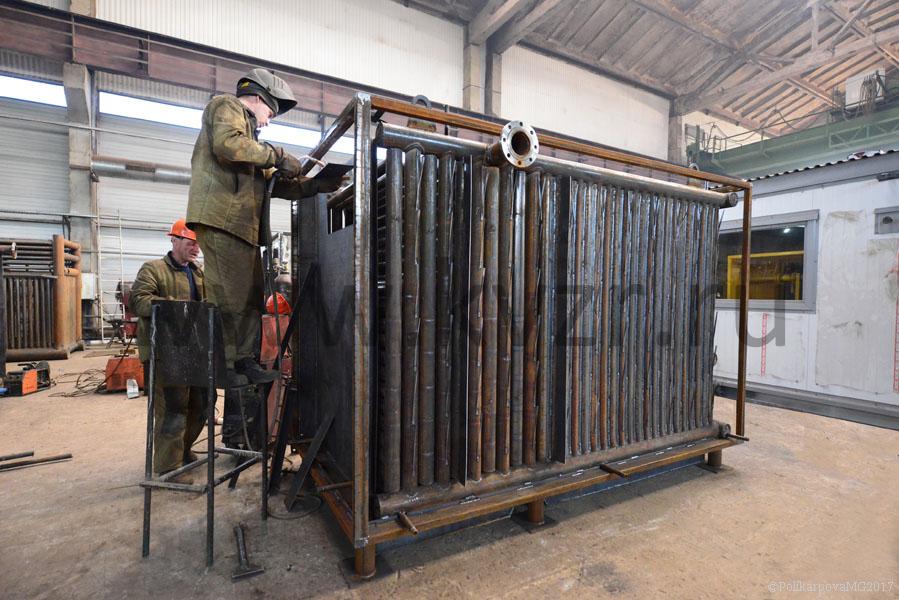

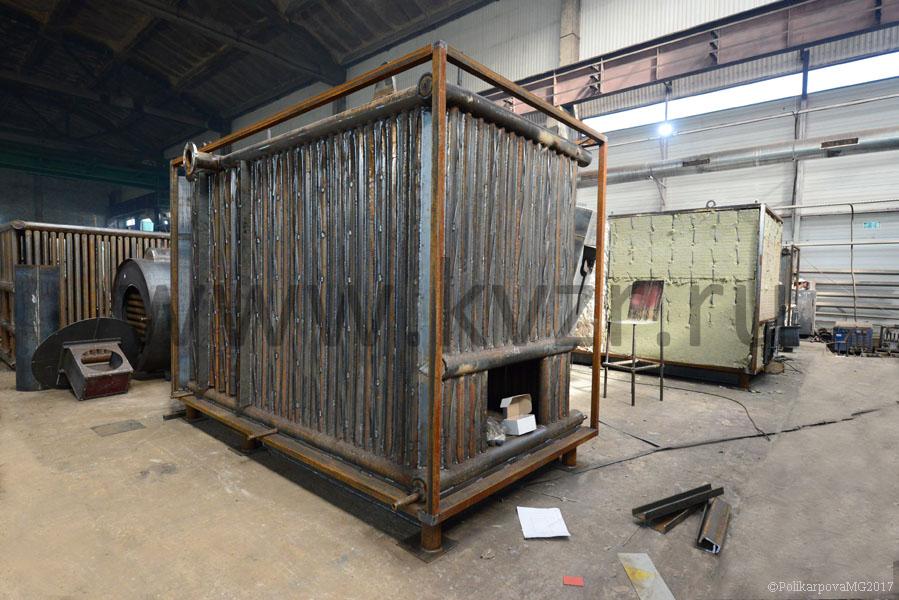

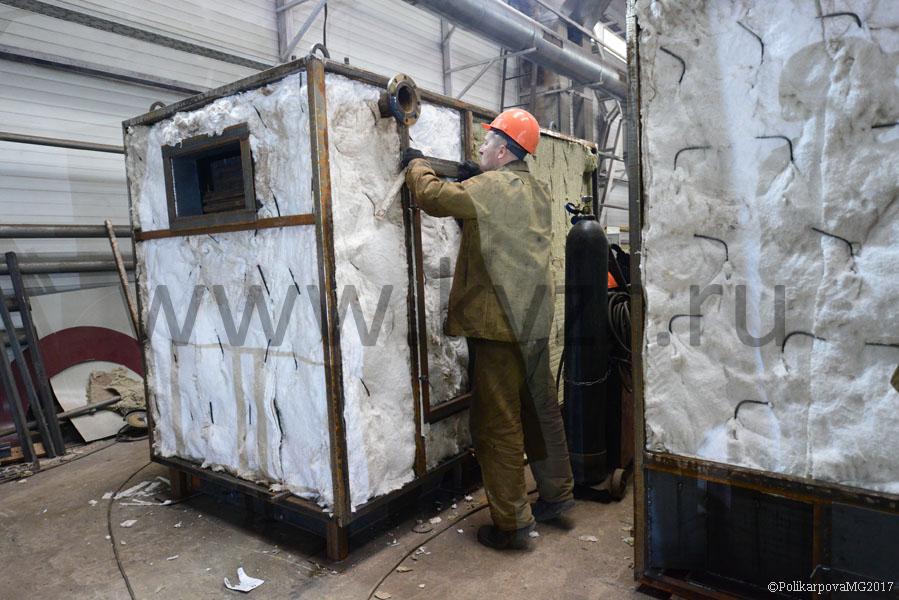

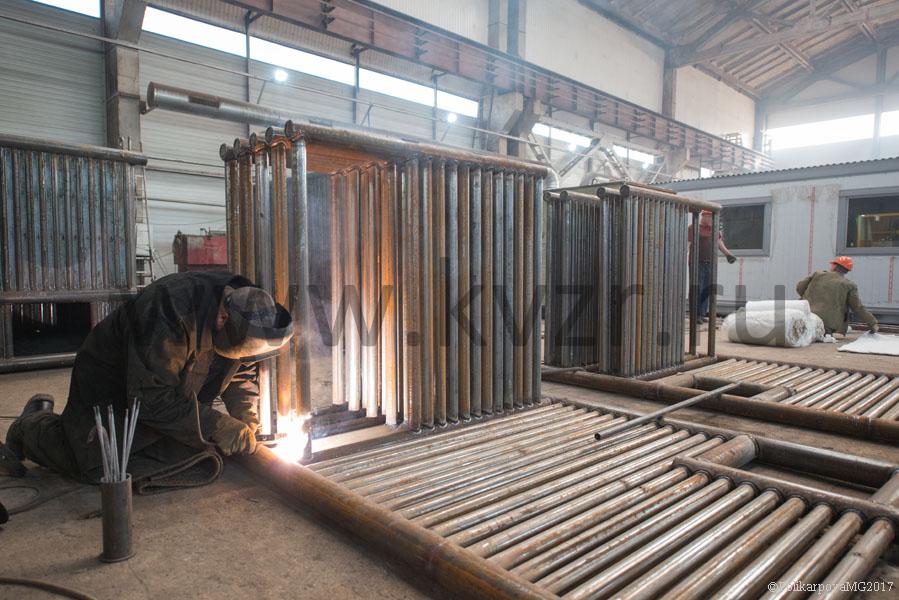

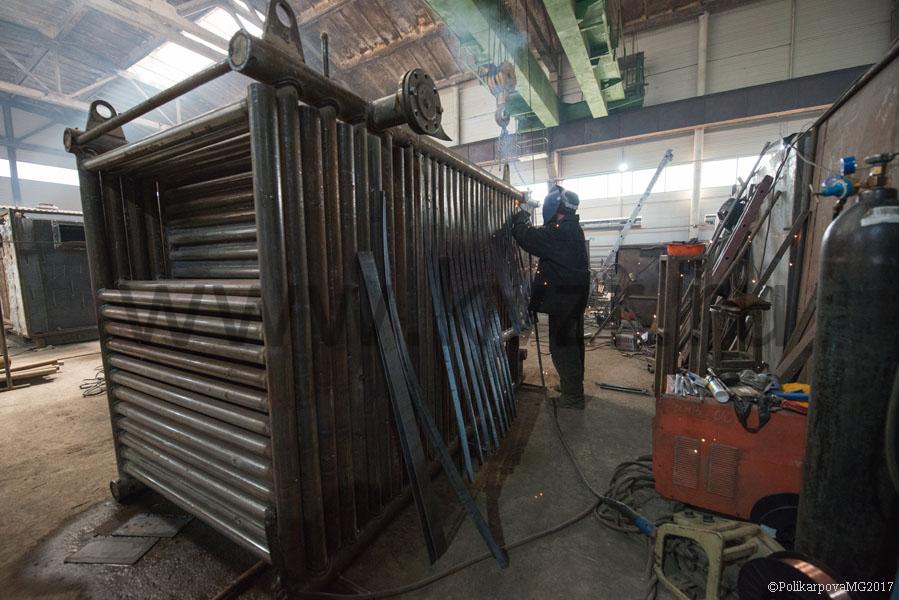

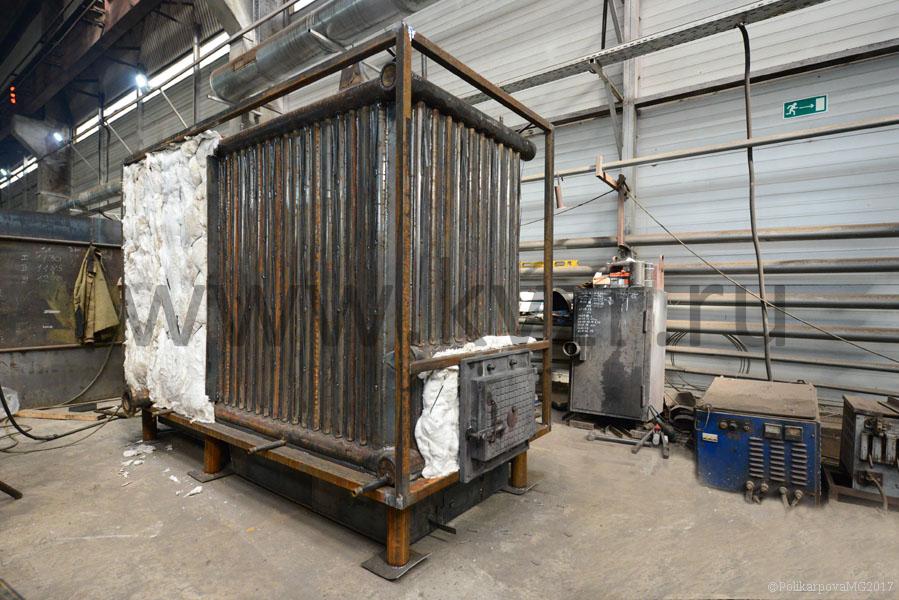

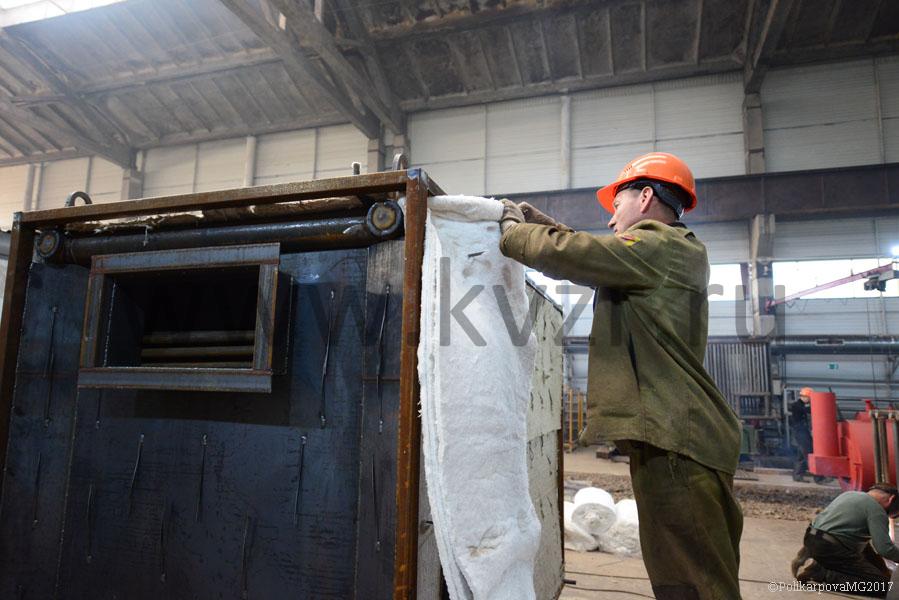

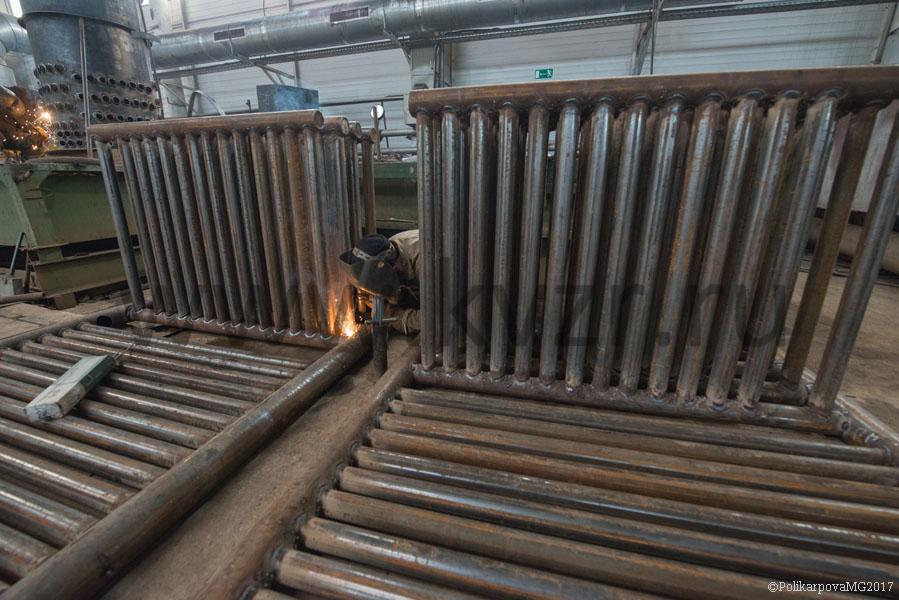

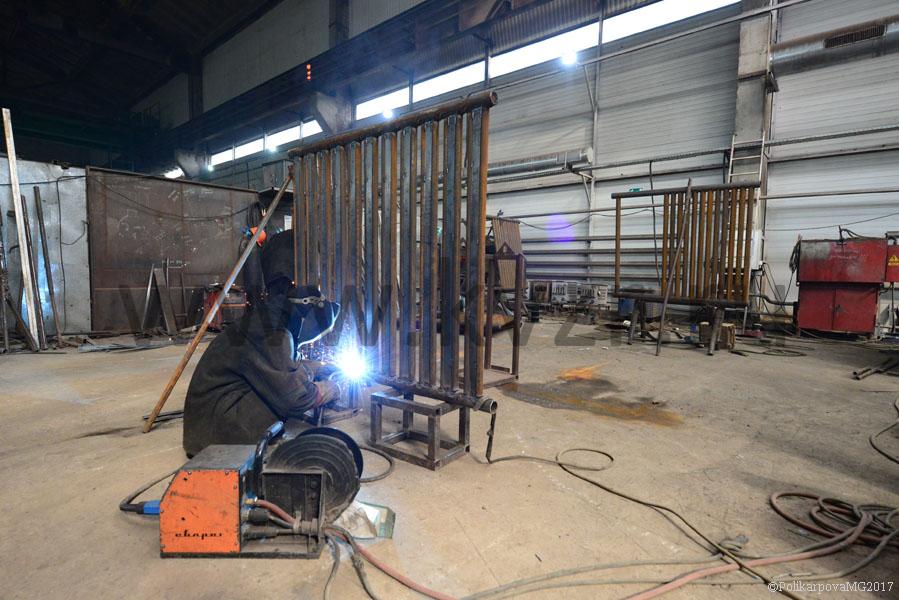

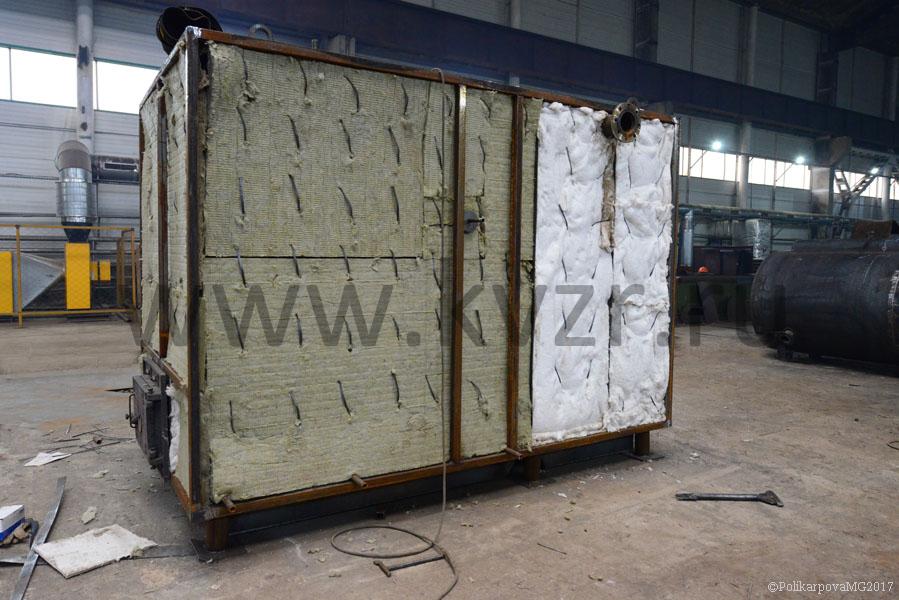

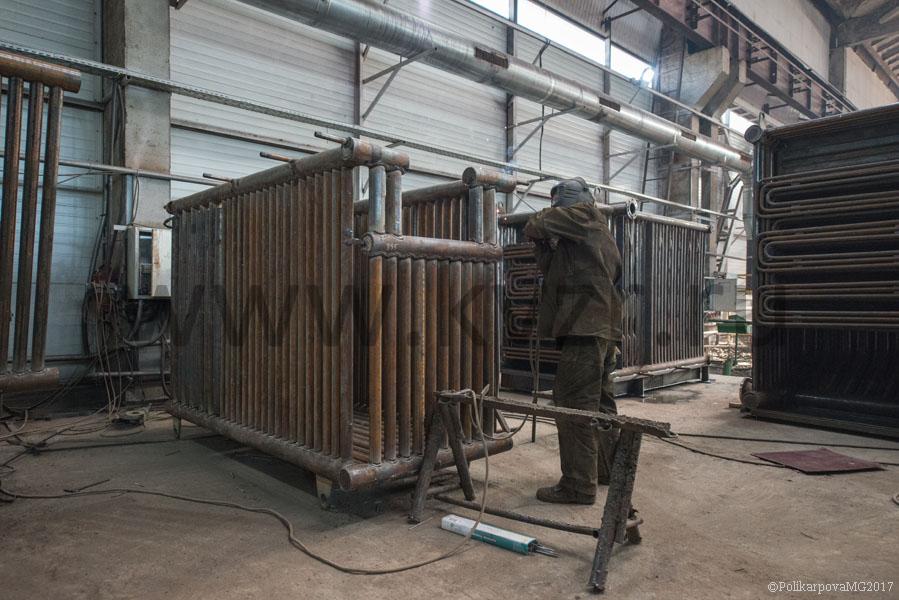

Блок водогрейного котла КВм 1,6 Гкал (1,86 МВт) представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

Твердотопливный котел КВм-1,6 с механической топкой устанавливается в котельных с механическим шлакоудалением и топливоподачей.

В зависимости от вида топки различают три вида конструкции котельного блока КВм-1,6:

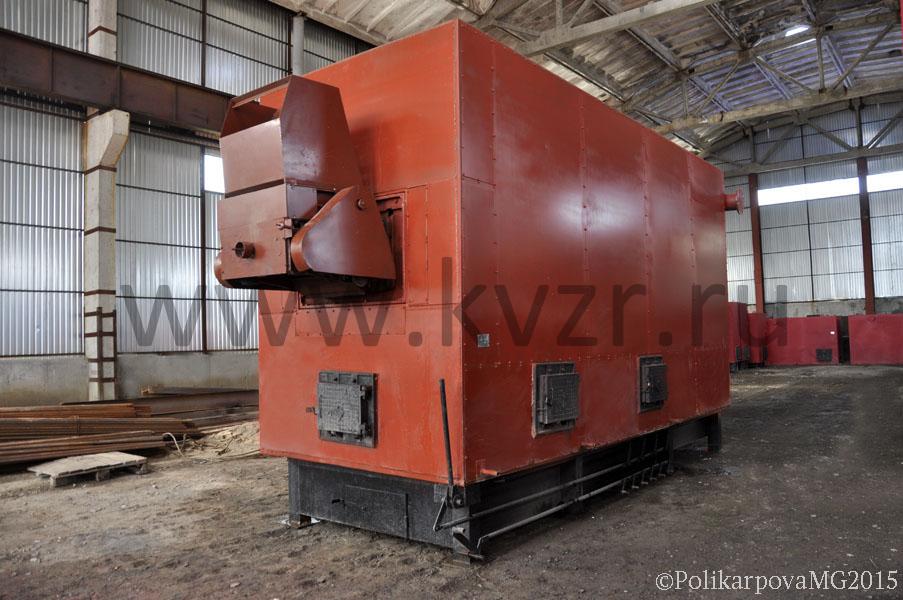

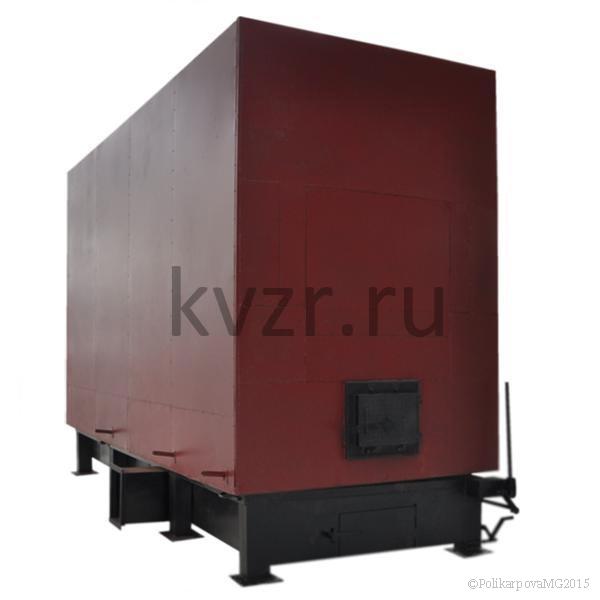

• Котел КВм 1,6 под полумеханическую топку с поворотными колосниками РПК. Котел с топкой с опрокидывающими колосниками с задним либо передним выгрузом шлака. Конструкция данных котлов выполнена двухблочной; блок котла и ручная топка с опрокидывающимися колосниками РПК. Блок котла и топка изготавливаются двумя блоками, стыкуемыми на монтаже. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу, располагаемую на фронте котла, и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

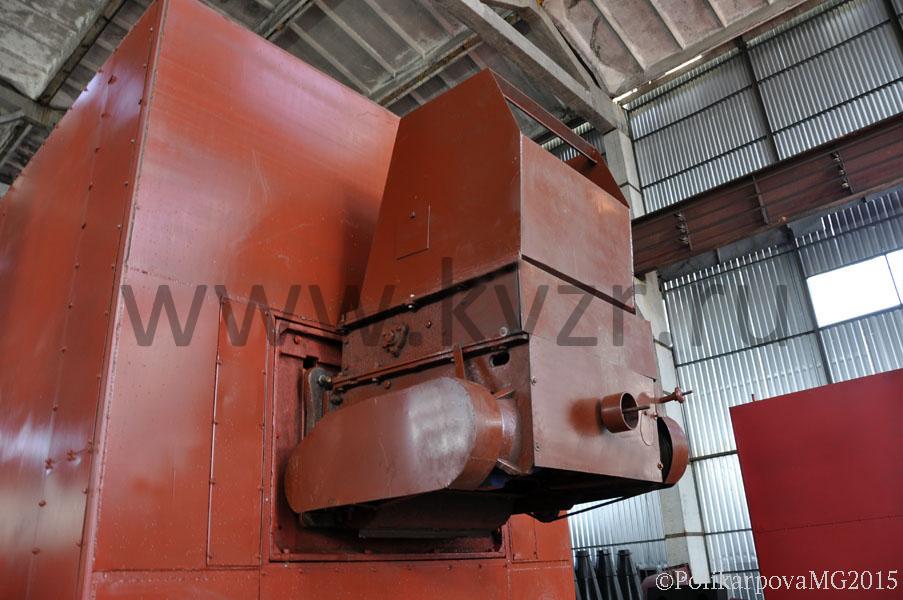

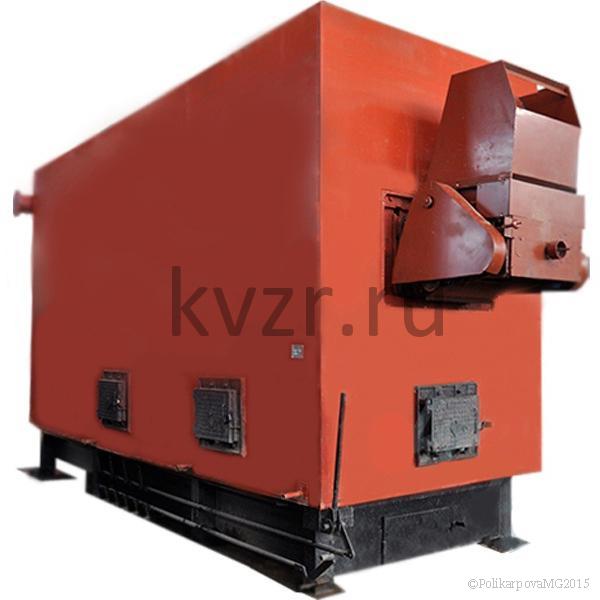

• Котел 1,6 Гкал (КВм-1,6 под забрасыватель ЗП-400 с поворотными колосниками РПК поставляется двумя блоками - топочный блок, механический забрасыватель и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подает скребковый транспортер топливоподачи или ленточный транспортер топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения. Сброс шлака в канал золошлакоудаления происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

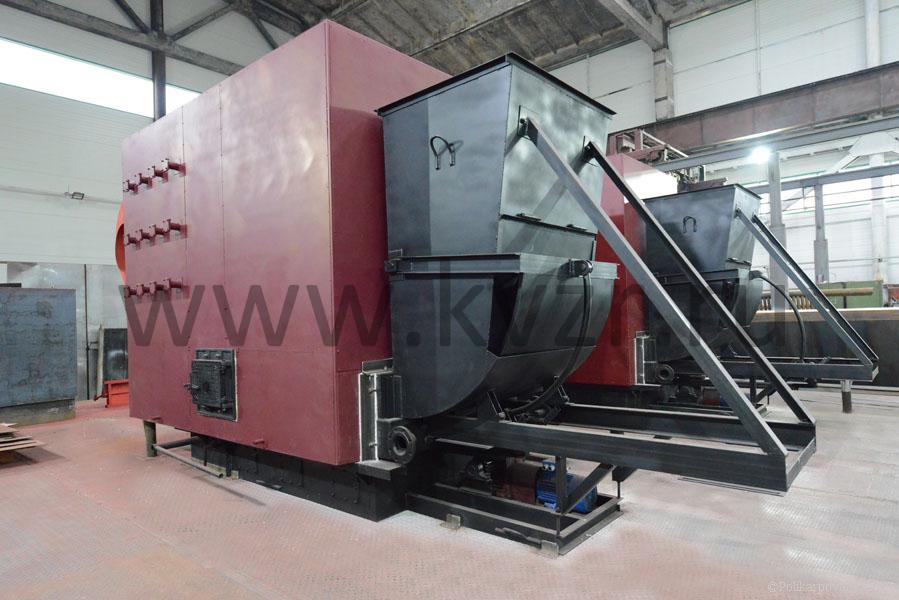

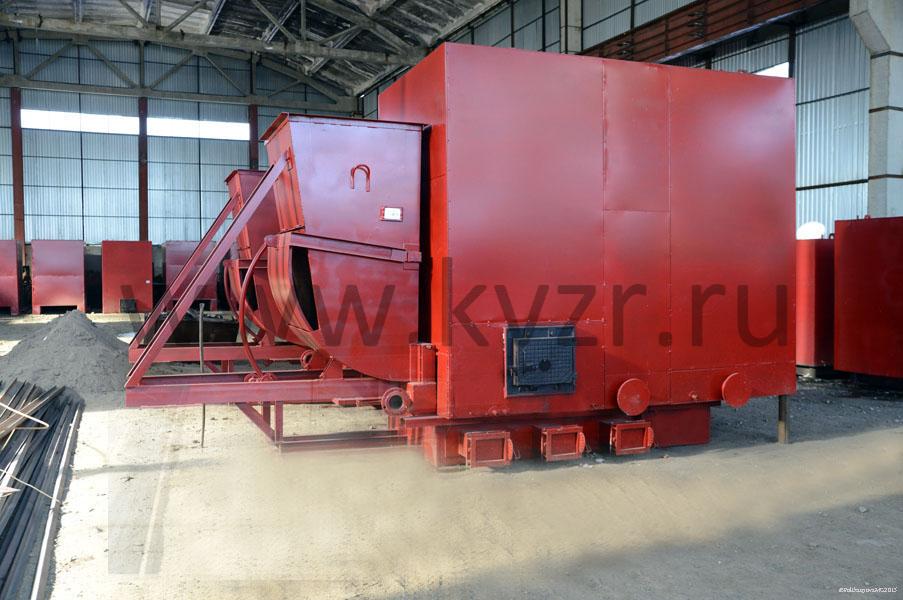

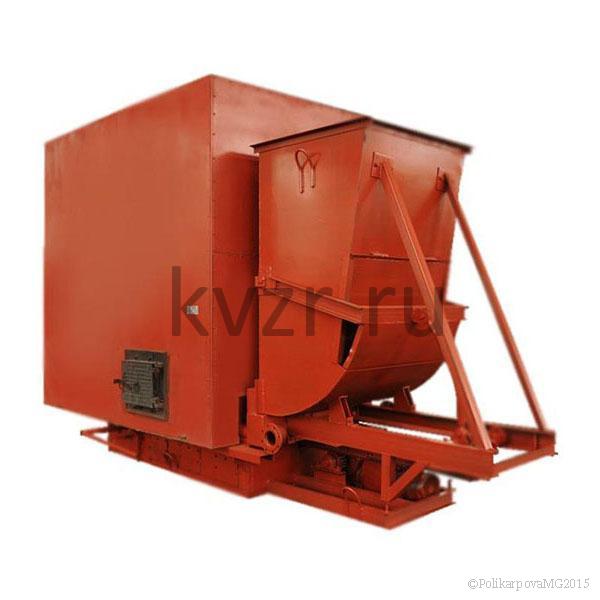

• Котел КВм-1,6 под топку ТШПМ-2,0 устроен следующим образом. С фронта блока котла устанавливается топка; блок котла и топка устанавливаются на общую раму. Блок котла имеет специальную конструкцию топочного фронта, который стыкуется с топкой ТШПМ. Двери для обслуживания процесса горения располагаются справа и слева топки. Топливо подается транспортером углеподачи, через топочный бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке. Под решеткой организованы камеры, куда подается воздух для горения. Удаление шлака с водоохлаждаемой решетки топки ТШПМ происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.

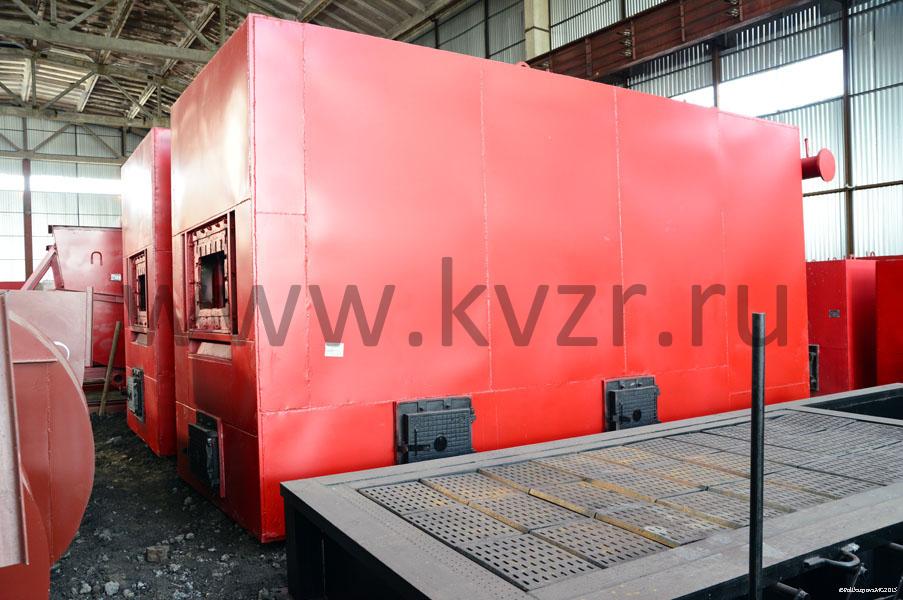

• Котел КВм-1,6 с топкой ТЛПХ-1,1/3,0. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Комплект поставки КВм-1,6

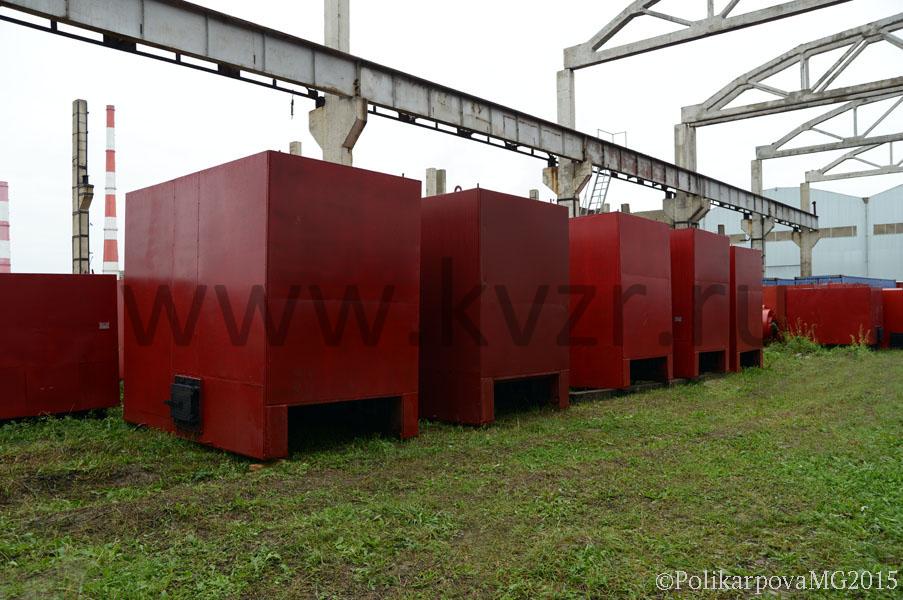

Котел стальной водогрейный КВм 1,6 поставляется готовым блоком в обшивке с чугунной топочной дверкой. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

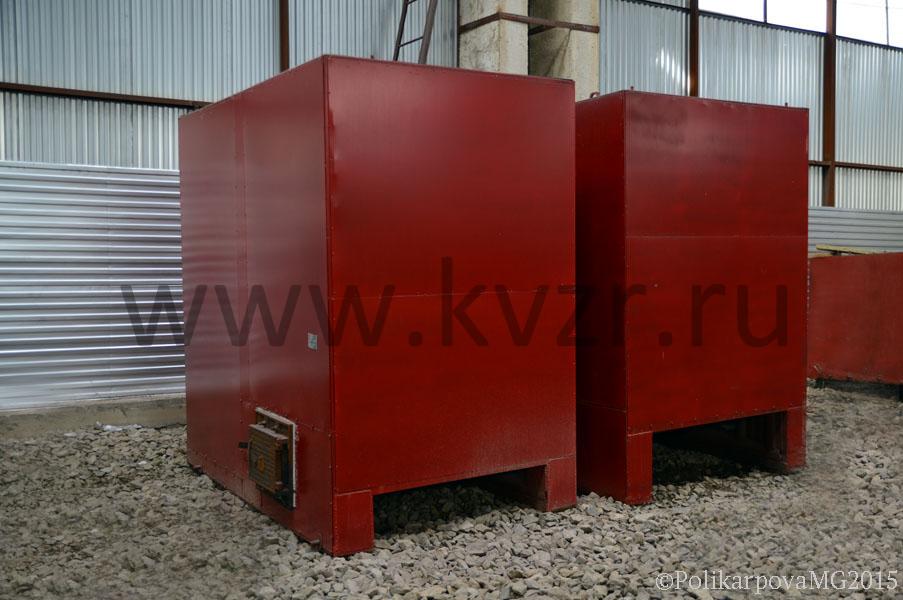

Кроме того котлы КВм-1,6 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел КВм 1,6 работает с ДН 8 с дв. 15/1500 при сжигании каменного и бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

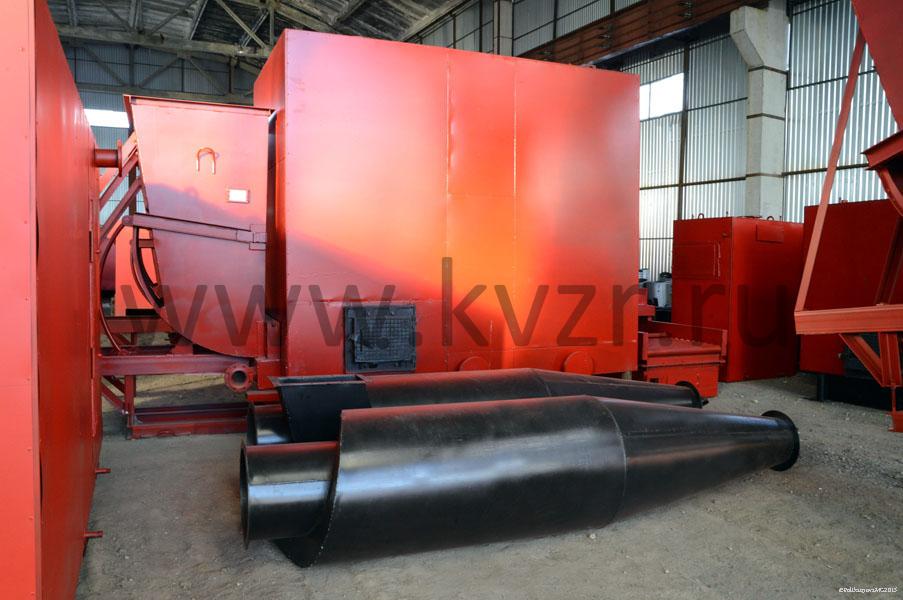

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,6 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел КВм 1,6 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

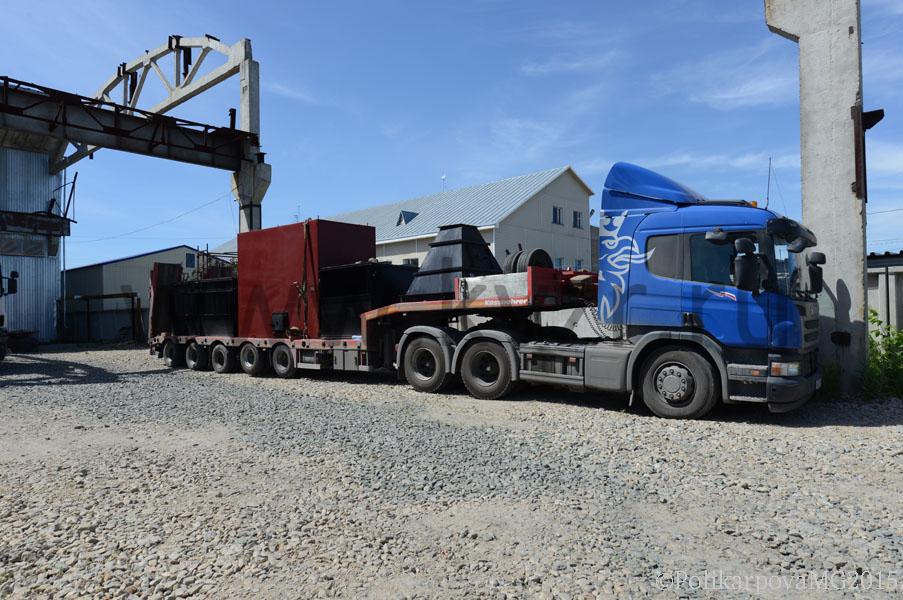

Транспортирование котлов КВм-1,6

- ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Котел КВм-1,6 с полумеханической топкой РПК. Схема

Котел КВм-1,6 с механической топкой ТШПМ-2,0 (КВм-1,6 ШП). Схема

Котел КВм-1,6 с механической топкой ТЛПХ-1,1/3,0. Схема

Котел КВм-1,6 с ЗП-РПК. Схема
